11. RISC-V Pipeline、Forwarding、Hazard Detection、Datapath Latency
#CC-05-011中RISC-V PipelineForwardingHazard DetectionDatapath Latency

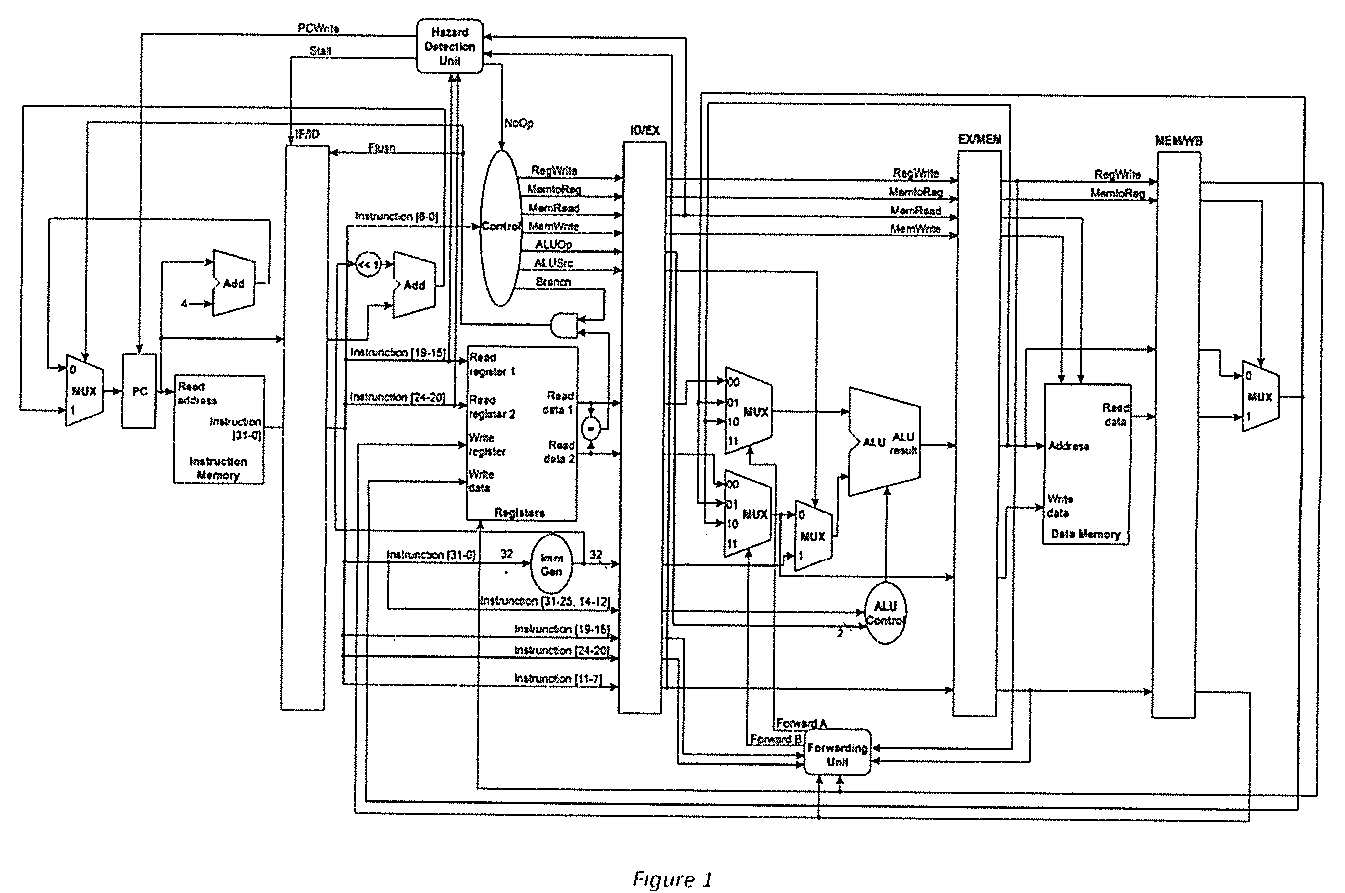

考慮一個5-stage（IF, ID, EX, MEM, WB）RISC-V管線化處理器（Figure 1），由具有下列latency的邏輯區塊組成（未指定的區塊latency視為0）：
| I-Mem / D-Mem R/W | Register File R/W | Mux | ALU | Adder / Shifter/Comparator | PC R/W | Single gate | Imm Gen | Control/ALU Control | Pipeline Register R/W | Forwarding Unit/Hazard Detection Unit |
|---|---|---|---|---|---|---|---|---|---|---|
| 280 ps | 180 ps | 25 ps | 200 ps | 50 ps | 30 ps | 5 ps | 50 ps | 80 ps | 30 ps | 50 ps |
R-type指令格式（add/sub rd, rs1, rs2）：
| funct7 (7 bits) | rs2 (5 bits) | rs1 (5 bits) | funct3 (3 bits) | rd (5 bits) | opcode (7 bits) |
|---|
給定下列程式碼片段：
#1 lw x10, 100(x5)
#2 add x2, x10, x2
#3 add x2, x2, x4
#4 sub x6, x2, x6
(a) (10 pts) 哪一個pipeline stage決定了clock cycle time？ (b) (5 pts) 當第一個指令（lw）在MEM stage時，哪些指令正在ID（b1）與EX（b2）stage執行？（請填寫instruction number，不要寫instruction本身） (c) (5 pts) 當sub指令（#4）在EX stage時，control signal ForwardA（c1）與ForwardB（c2）應該分別設為什麼值？ (d) (5 pts) sub指令的control signal RegWrite（d1）、MemtoReg（d2）、MemRead（d3）、MemWrite（d4）分別是什麼？
📄 台大110
